| JDF5051JGKQ41型五十铃14-16米高空作业车 主要技术参数 |
| 产品名称： |
高空作业车 |
外型尺寸： |
6790×1990×3150(mm) |
| 底盘型号： |
QL10703HWRY |
货厢尺寸： |
××(mm) |
| 总质量： |
5330(Kg) |
接近/离去角： |
24/13(°) |
| 额定质量： |
(Kg) |
前悬后悬： |
1015/1975(mm) |
| 整备质量： |
5005(Kg) |
最高车速： |
95(km/h) |
| 发动机 |
发动机生产企业 |
排量(ml) |
功率(kw) |
| 4JB1CN |
庆铃五十铃(重庆)发动机有限公司 |
2771 |
72 |
| 排放标准： |
GB17691-2005(国Ⅳ),GB3847-2005 |
| 轴数： |
2 |
前轮距： |
1504/1425(mm) |
| 轴距： |
3360 |
后轮距： |
1425(mm) |
| 轮胎数： |
6 |
轮胎规格： |
7.00-16 14PR,7.00R16 14PR |
| 燃料种类： |
柴油 |
弹簧片数： |
8/6+5 |
| 轴荷： |
1590/3740 |
驾驶室乘人数： |
2+3 |
| 整车备注： |
随底盘选装驾驶室;吊钩为选装件;前伸440mm;侧面防护及后下部防护装置材料材质:Q235,侧面防护装置连接方式:焊接;后下部防护装置连接方式:螺栓连接,断面尺寸(宽×高):30×180(mm),离地高度:470mm. |

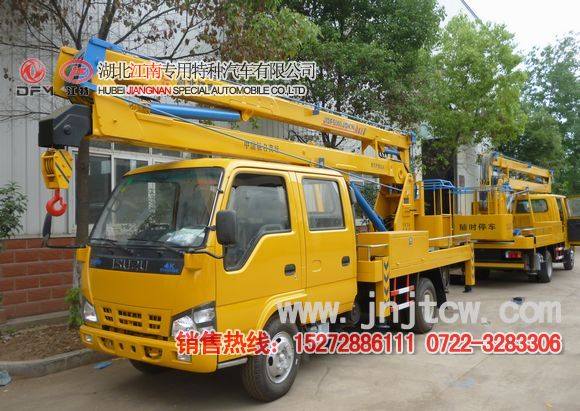

| 多方位图： |
 |
| 专用性能： |
重庆五十铃100P14-16米高空车（国四）
上户吨位：
庆铃五十铃（100P）14-16米高空作业车特色说明：
1.庆铃五十铃14-16米高空作业车采用五十铃100P底盘加装而成，具有工信部公告253批，免征公告2014年第01册第35页，环保公告。
2.伸缩式起重臂1吨吊钩，起重高度大限位功能，危险工况报警，安全性能卓越
3.支腿跨距大，稳定性好，可同时或单独操作
4.三节折叠臂，作业范围大，工作斗载荷大(200KG)设有应急动力源。转台、工作斗两处均可操作。
5.具有互锁功能，安全可靠外形结构紧凑，体积小，自重轻，机动性好.
庆铃五十铃14-16米高空作业车采用双排座庆铃600P级别国四底盘，匹配120马力五十铃发动机，五十铃MSB五档变速箱，冷暖空调，方向助力，前桥2吨，后桥4.8吨，7.00轮胎， |
| 免征公告： |
JDF5051JGKQ41高空作业车免征公告
| 车辆名称 |
车辆类型 |
生产厂家 |
备注 |
| 高空作业车 |
高空作业车 |
|
第36册第35页 | |
| 需要更多资料及产品图片请直接与我公司联系，我们会为您提供最好的服务! |
JDF5051JGKQ41型五十铃14-16米高空作业车 技术参数
|
底底盘参数 |
|
庆庆铃五十铃14-16米高空作业车采用双排座庆铃600P级别国四底盘，匹配120马力五十铃发动机，五十铃MSB五档变速箱，冷暖空调，方向助力，前桥2吨，后桥4.8吨，7.00轮胎． |
|
上上装参数 |
|
最大作业高度 |
14-16米 |
最大工作半径 |
6.3-7米 |
|
额定平台栽荷 |
200Kg(工作斗承载) |
回转角度 |
360度连续旋转,液压油管不扭结 |
|
吊钩 |
1吨吊钩(吊钩伸缩1米) |
操作方式 |
上下电控操作,带点火熄火装置,手油门,转台、工作斗两处均可操作。 |
|
臂架 |
◆ 三节折臂式臂架，采用高强度低合金钢板制作而成，对受力集中处均做过强处理
◆ 下臂变幅范围0～70度，上臂变幅范围0～70度，小臂变幅范围0～90度，结构紧凑，机动性好，作业范围大。
◆14米高空作业车最大作业半径：6.3米，最大作业半径时的作业高度8米；最大作业高度：14米，最大作业高度时的作业半径：2米。
◆16米高空作业车最大作业半径：7米，最大作业半径时的作业高度9米；最大作业高度：16米，最大作业高度时的作业半径：2米。 |
|
支腿 |
◆ H型支腿，前后支腿均可外伸，纵向跨距3.3米，横向跨距3.38米。四支腿水平及垂直伸缩均可单独运动也可以联动，适应能力强，跨距大，稳定性好。
◆支腿阀设有上车操作和下车操作转换控制，实现上下车互锁。
◆支腿阀配有油压表，可时刻显示系统液压压力
◆支腿爆闪灯，用于作业时支腿示廊，发出光报警信号。 |
|
工作斗 |
◆工作斗额定载荷限载200kg，工作平台底板采用防滑钢板，工作斗后置，方便人员进出，降低整车重心，工作斗电控操作节省工作斗使用空间。
◆外置拉杆强制调平，拉杆长度可调节。 |
|
液压系统 |
◆液压系统配有进口油过滤器，保证液压油品质，额定工作压力16Mpa，压力随负载自动调节，，系统设过载保护阀，油压超过定值，自动卸载。
◆液压油箱配有液温一体表，可时刻检测液压油油量及油温。 |
|
安全配置 |
◆ 臂架油缸带双向平衡阀锁止功能，支腿油缸带双向液压锁，防止臂架/支腿自动沉降，液压系统实现上下车互锁，过载保护，油缸安全自锁。
◆工作斗配置紧急应急点火，熄火装置（用于定点维修时熄火发动机，节约能源）。 |
|
选 装 |
带电液比例调速阀的电子控制系统：臂架动作电磁阀控制，实现各个动作的无极调整，选配无线遥控操作。吊篮工作照明灯，洗手水箱，支腿爆闪灯 |
◆ 生产周期：现货供应
◆ 免费售后：车辆正常行驶一年或三万公里
◆ 价格：请来电咨询（杨新华）15272886111 15972776605
